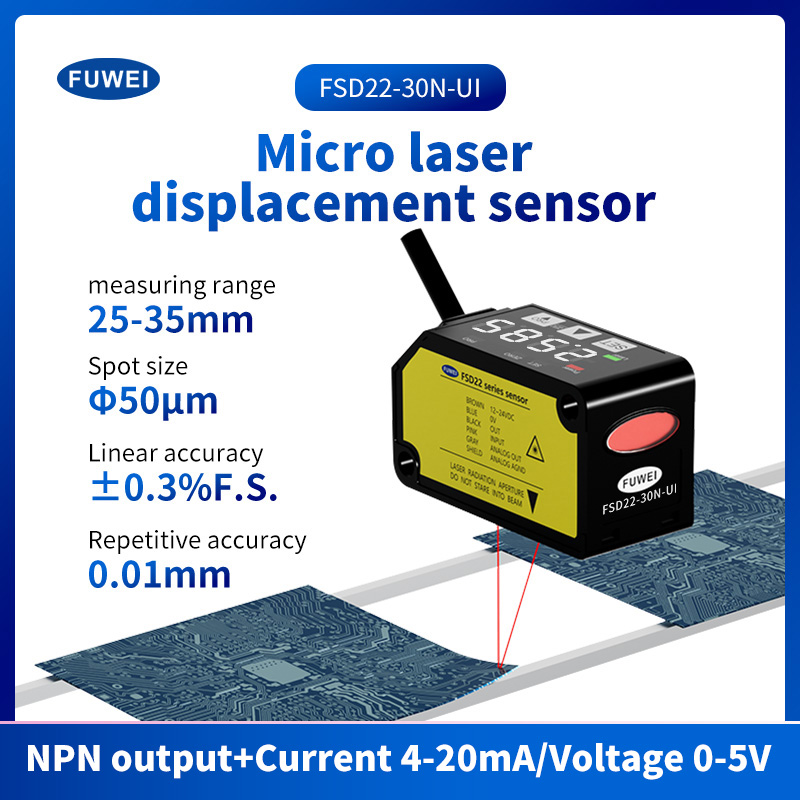

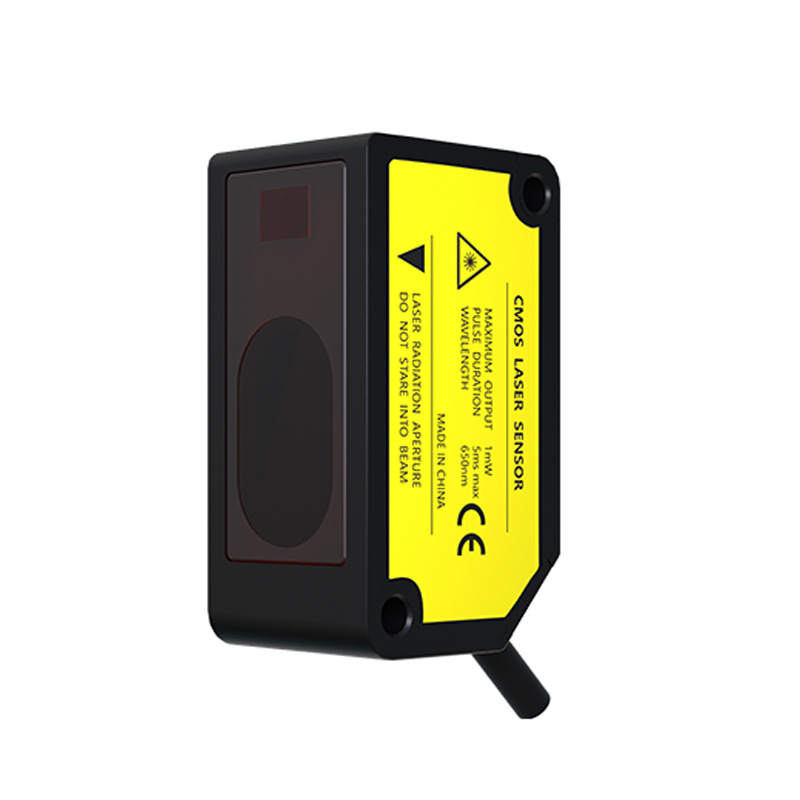

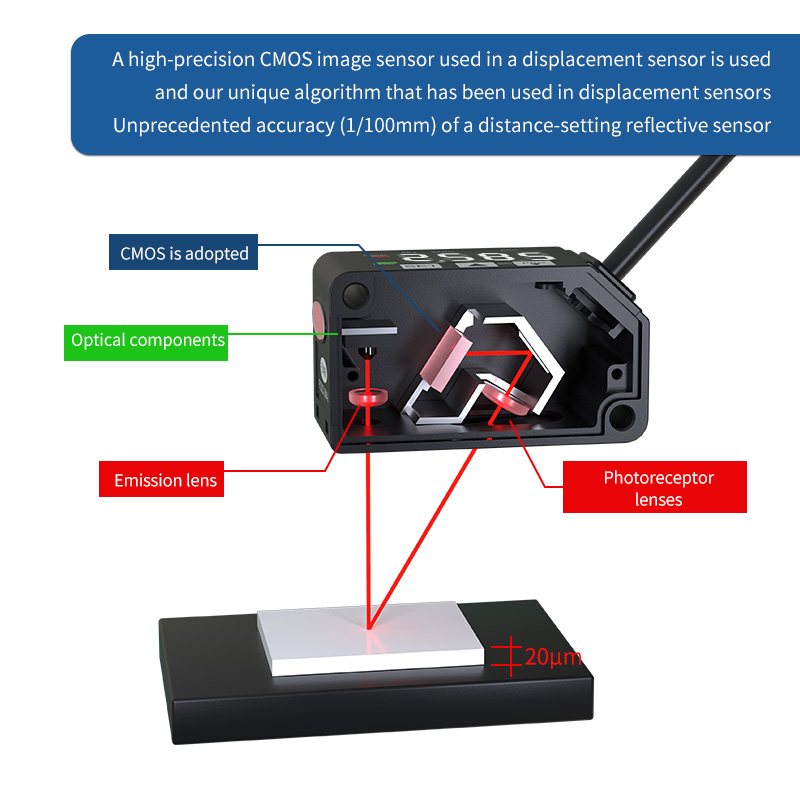

Cảm biến khoảng cách laser quang CMOS

Model:FUWEI FSD22-30N-UI

CMOS cảm biến khoảng cách laser quang kích thước nhỏ và điểm nhỏ; Độ chính xác phát hiện cao và tỷ lệ hiệu suất giá cao; Đầu ra kép của chuyển đổi và analog cùng một lúc. Nhiều chế độ phát hiện cho nhiều ứng dụng hơn; Và Chỉ số đầu ra lớn trên đầu để trực quan hóa tốt hơn; Và Màn hình cao cấp với ống kỹ thuật số màu trắng sáng; Bàn phím màng để hoạt động và thiết lập dễ dàng. Các nút màng để dễ dàng hoạt động và thiết lập. Vỏ nhôm cho độ bền và độ bền.

Gửi yêu cầu Tải xuống PDF

Alibaba

Mô tả Sản phẩm

Các tính năng hiệu suất cảm biến khoảng cách laser quang CMOS:

Kích thước nhỏ và điểm nhỏ;

Độ chính xác phát hiện cao và tỷ lệ hiệu suất giá cao;

Đầu ra kép của chuyển đổi và analog cùng một lúc.

Nhiều chế độ phát hiện cho nhiều ứng dụng hơn; Và

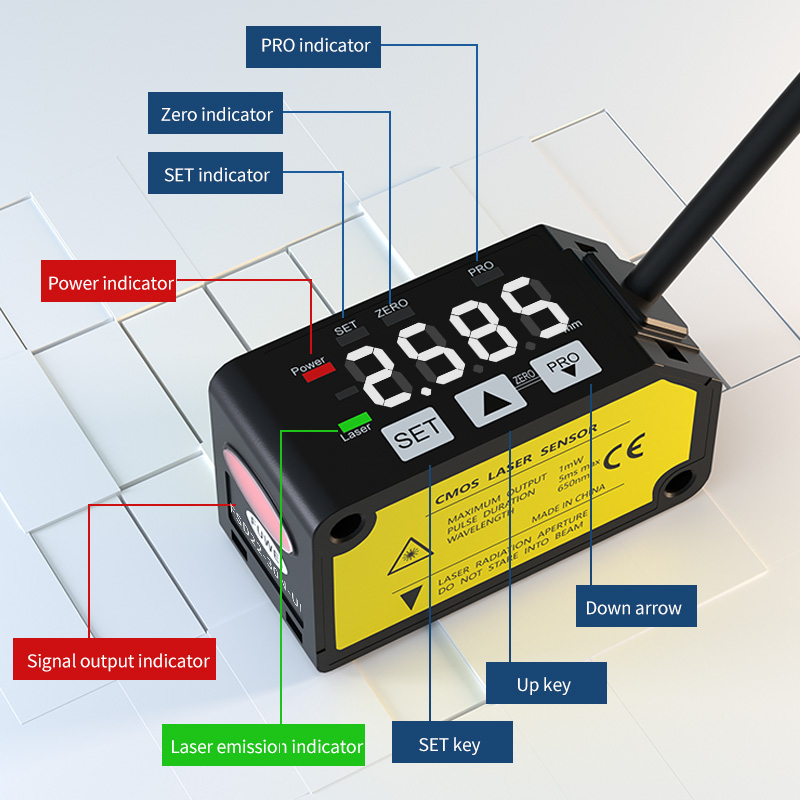

Chỉ số đầu ra lớn trên đầu để trực quan hóa tốt hơn; Và

Màn hình cao cấp với ống kỹ thuật số màu trắng sáng; Bàn phím màng để hoạt động và thiết lập dễ dàng.

Các nút màng để dễ dàng hoạt động và thiết lập.

Vỏ nhôm cho độ bền và độ bền.

Thông số kỹ thuật tham số ：

Kiểu	Đo lường Trung tâm loại 30 mm	Đo lường trung tâm loại 50mm	Đo lường Trung tâm loại 100mm	Đo lường Trung tâm loại 200mm	Đo lường Loại trung tâm 400mm
Đầu ra tương tự+NPN	FSD22-30N-UI	FSD22-50N-UI	FSD22-100N-UI	FSD22-200N-UI	FSD22-400N-UI
Đầu ra tương tự+PNP	FSD22-30P-UI	FSD22-50P-UI	FSD22-100P-UI	FSD22-200P-UI	FSD22-400P-UI
Khoảng cách trung tâm đo lường	30 mm	50mm	100mm	200mm	400mm
Phạm vi đo lường	± 5 mm	± 15mm	± 35mm	± 80mm	± 200mm
Đường kính chùm (chú thích 3)	Xấp xỉ. ø50μm	Khoảng. Ø70μm	Khoảng. Ø120μm	Khoảng. Ø300μm	Khoảng. Ø500μm
Độ lặp lại	10 mm	30 mm	100mm	200mm	300μm (khoảng cách đo 200 đến 400mm) 800μm (khoảng cách đo 400 đến 600mm)
Tuyến tính	± 0,3%F.S.			± 0,3%F.S.	± 0,3%F.S. (Khoảng cách đo 200 đến 400mm) ± 0,4%F.S. (Khoảng cách đo 400 đến 600mm)
Đặc tính nhiệt độ	0,03%F.S./° C.
Nguồn sáng	Lớp 2 laser bán dẫn màu đỏ [JIS / IEC / GB / FDA (Lưu ý 2)] Tối đa. Đầu ra: 1MW, bước sóng cực đại phát xạ: 655nm
Cung cấp điện áp	12 đến 24V dc ± 10%, gợn p-p 10% hoặc ít hơn
Tiêu thụ năng lượng	40mA hoặc ít hơn (ở điện áp cung cấp 24V DC), 65mA trở xuống (ở điện áp cung cấp 12V DC)
Điều khiển đầu ra	NPN bóng bán dẫn thu gom tắc nghẽn NPN •Dòng chìm tối đa: 50mA • Điện áp ứng dụng: 30V DC hoặc ít hơn (Giữa đầu ra điều khiển đến 0V) • Điện áp dư: 1,5V hoặc ít hơn (Ở dòng điện chìm 50mA) • Rò rỉ dòng điện: 0,1 Ma hoặc ít hơn			Transitor PNP MỞ MỞ MỞ • dòng điện tối đa: 50mA • Điện áp ứng dụng: 30V DC hoặc ít hơn (Giữa đầu ra điều khiển đến +V) • Điện áp dư: 1,5V hoặc ít hơn (Ở mức nguồn gốc 50mA) • Rò rỉ dòng điện: 0,1 Ma hoặc ít hơn
	Có thể chuyển đổi hoặc sáng hoặc tối
	Incorporated (loại đặt lại tự động)

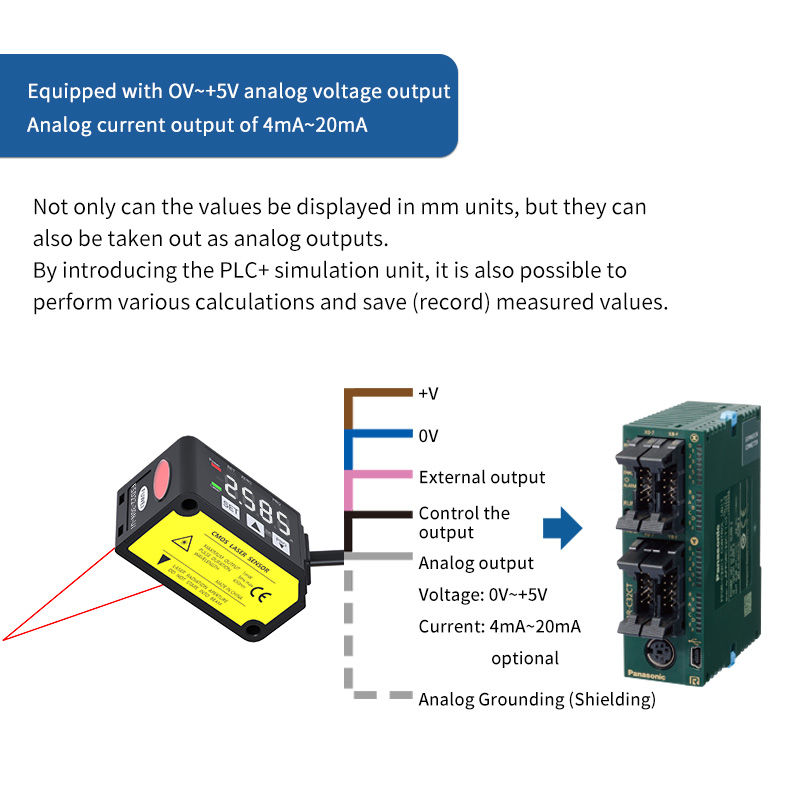

Đầu ra tương tự	Đầu ra điện áp tương tự	• Phạm vi đầu ra: 0 đến +5V (tại báo động: +5.2V) • Trở kháng đầu ra: 100Ω
	Đầu ra hiện tại tương tự	• Phạm vi đầu ra: 4 đến 20MA (tại báo động: 0MA) • Trở kháng tải: 300Ω hoặc ít hơn
Thời gian phản hồi	Có thể chuyển đổi giữa 1,5ms / 5ms / 10ms
Đầu vào bên ngoài	NPN đầu vào không tiếp xúc • Điều kiện đầu vào Không hợp lệ: +8 đến +v dc hoặc mở Hợp lệ: 0 đến +1.2V DC • Trở kháng đầu vào: Khoảng. 10kΩ			PNP đầu vào không tiếp xúc • Điều kiện đầu vào Không hợp lệ: 0 đến +0.6V DC hoặc mở Hợp lệ: +4 đến +v dc • Trở kháng đầu vào: Khoảng. 10kΩ
Sự bảo vệ	IP67 (IEC)
Mức độ ô nhiễm	2
Nhiệt độ môi trường	-10 đến +45 ° C (không được phép ngưng tụ hoặc đóng băng), lưu trữ: -20 đến +60 ° C
Độ ẩm xung quanh	35 đến 85% rh, lưu trữ: 35 đến 85% rh
Ánh sáng xung quanh	Đèn sợi đốt: Ánh sáng bề mặt chấp nhận 3.000ℓx trở xuống
Vận hành độ cao	2.000m trở xuống
Cáp	Cáp tổng hợp 0,2mm2 5 lõi, dài 2m
Vật liệu	Bao vây: nhôm chết, nắp trước: acrylic
Cân nặng	khoảng. 85g (bao gồm cáp)
Tiêu chuẩn áp dụng	Tuân thủ Chỉ thị EMC, Tiêu chuẩn FDA, nhận dạng UL
Ghi chú:
1) Điện áp nguồn: 24V DC, nhiệt độ môi trường xung quanh: +20°C, thời gian phản hồi: 10 mili giây và giá trị đầu ra analog của khoảng cách trung tâm đo được sử dụng cho các điều kiện đo không xác định. Chủ đề là gốm sứ trắng.
2) Điều này dựa trên tiêu chuẩn FDA, theo thông báo Laser số 50 của tiêu chuẩn FDA.
3) Đây là kích thước trong khoảng cách trung tâm đo lường. Các giá trị này được xác định bằng cách sử dụng 1/E2 (khoảng 13,5%) cường độ ánh sáng trung tâm. Do ánh sáng rò rỉ bên ngoài khu vực được chỉ định, độ phản xạ xung quanh điểm phát hiện có thể cao hơn tại điểm và điều này có thể ảnh hưởng đến giá trị đo.
