Cảm biến đo dịch chuyển laser

Model:FSD23-150-RS485
Cảm biến đo dịch chuyển laser Số phần Phần FSD23-150-RS485 Khoảng cách trung tâm đo lường 35mm Phạm vi đo ： ± 15mm Độ tuyến tính: ± 0,1%F.S. Độ lặp lại ： 6μm Điều khiển đầu ra ： NPN/PNP Max.100MA/DC30V ((điện áp còn lại 1.8 V Max.) Cung cấp điện áp Điện áp tương tự đầu ra ： Đầu ra 0-10V, trở kháng đầu ra 100 auta hiện tại đầu ra ： Đầu ra 4-20ma, điện trở tải cho phép dưới 300Ω Bảo vệ ： IP67 Hoạt động nhiệt độ / hahumid.-10~50⁰c / 35 ~ 85% rh mà không bị tự do hoặc ngưng tụ
Gửi yêu cầuTải xuống PDF
Mô tả Sản phẩm

Cảm biến đo chuyển vị laser Đặc điểm sản phẩm:

Phần số FSD23-150-RS485

Khoảng cách trung tâm đo lường 35mm

Phạm vi đo ： ± 15mm

Độ tuyến tính: ± 0,1%F.S.

Độ lặp lại ： 6μm

Điều khiển đầu ra ： NPN/PNP Max.100MA/DC30V ((điện áp còn lại 1.8 V Max.)

Cung cấp điện áp

Điện áp tương tự đầu ra ： Đầu ra 0-10V, trở kháng đầu ra 100 auta hiện tại đầu ra ： Đầu ra 4-20ma, điện trở tải cho phép dưới 300Ω

Bảo vệ ： IP67

Hoạt động nhiệt độ / hahumid.-10~50⁰c / 35 ~ 85% rh mà không bị tự do hoặc ngưng tụ















Thông số kỹ thuật:

Số phần

Dòng tương tự

4-20ma

 FSD23-15-AA
 FSD23-35-AA
 FSD23-100-AA
 FSD23-150-AA

Điện áp tương tự

0-10V

 FSD23-15-AV
 FSD23-35-AV
 FSD23-100-AV
 FSD23-150-AV
Truyền thông RS-485
 FSD23-15-RS485
 FSD23-35-RS485
 FSD23-100-RS485
 /

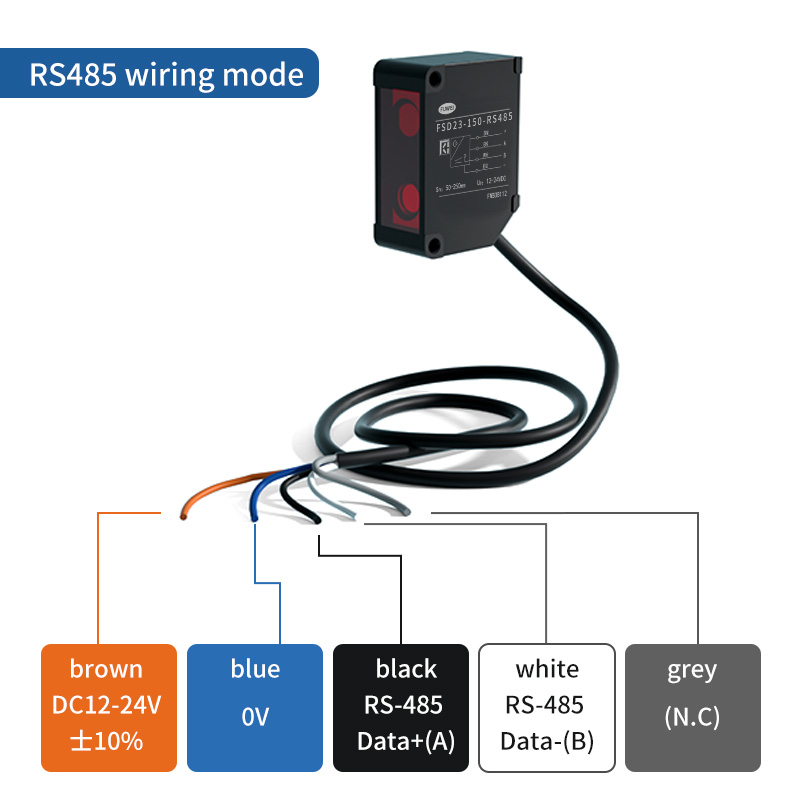

Cáp đánh máy-485 Truyền thông
 /
 /
 /
 FSD23-150-RS485
Trung tâm của phạm vi đo lường
 15mm
 35mm
 100mm
 150mm
Phạm vi đo lường
 ± 5 mm
 ± 15mm
 ± 50mm
 ± 100mm
Nguồn sáng
 Trung bình. Bước sóng
 Diode laser đỏ (chiều dài sóng 650nm)
Tối đa. Công suất đầu ra
 390 μW
 1WW
Lớp laser
 Iem/của anh ấy
 Lớp1
 Lớp 2
FDA
 Lớp i
 Lớp II
Kích thước điểm*1
 0,5*0,7mm
 0,45*0,80mm
 0,6*0,7mm
 0,5*0,55mm
Tuyến tính
 ± 0,1% F.S.
 ± 0,1% F.S.
 ± 0,1% F.S.
 ± 0,5% F.S.
Độ lặp lại*2
 1mm
 6μm
 20 mm
 60mm
Thời gian lấy mẫu
 500ms / 1000ms / 2000ms / 4000ms / Auto
Nhiệt độ trôi (giá trị điển hình)
 ± 0,02% F.S./C
 ± 0,02% F.S./C
 ± 0,05% F.S./C
 ± 0,08% F.S./C
Chỉ báo

Chỉ báo laser: Chỉ báo đặt lại màu xanh lá cây / không

Chỉ báo đầu ra: Chỉ báo màu cam / chế độ: màu đỏ
MF (nhiều hàm) đầu vào
 Tắt laser, giảng dạy, mẫu & giữ, một lần bắn, không đặt lại
Điều khiển đầu ra
 NPN/PNP tối đa.100MA/DC30V ((điện áp dư 1.8 V Max.)
Tiêu thụ hiện tại
 Tối đa 70mA.
Dòng tương tự
 Đầu ra 4-20ma, điện trở tải cho phép dưới 300Ω
Điện áp tương tự
 Đầu ra 0-10V, trở kháng đầu ra 100Ω
Mạch bảo vệ
 Bảo vệ kết nối ngược, bảo vệ hiện tại
Danh mục bảo vệ
 IP67 bao gồm cả phần kết nối
Hoạt động Temp./Humid.
 -10 ~ 50⁰c / 35 ~ 85% rh mà không bị làm cho tự do hoặc ngưng tụ
Temp./humid lưu trữ.
 -20 ~ 60⁰c / 35 ~ 85% / rh
Ánh sáng xung quanh
 Ánh sáng mặt trời: 20.000 lx tối đa. / Đèn sợi đốt: tối đa 3.000 lx.
Khả năng rung động
 10 ~ 55Hz, biên độ kép 1,5mm, x, y, z trong 2 giờ
Sốc điện trở
 500mm/s2 (khoảng 50g) x, y, z 3 lần mỗi
Vật liệu
 Nhôm
Cân nặng
 Khoảng. 60g
Các thông số kỹ thuật dựa trên điều kiện trừ khi có chỉ định khác: Nhiệt độ môi trường: 23⁰C,
Điện áp cung cấp: 24VDC, Thời gian lấy mẫu: 500 S, Trung bình: 64, Khoảng cách đo: Trung tâm của phạm vi, đối tượng thử nghiệm: gốm trắng
*1 được xác định với cường độ trung tâm 1/E2 (13,5%) tại trung tâm. Có thể có ánh sáng rò rỉ khác với kích thước điểm được chỉ định. Cảm biến có thể
bị ảnh hưởng khi có một đối tượng phản chiếu cao gần với khu vực phát hiện.
*2 512 Thời gian trung bình
