Đặc điểm sản phẩm ：

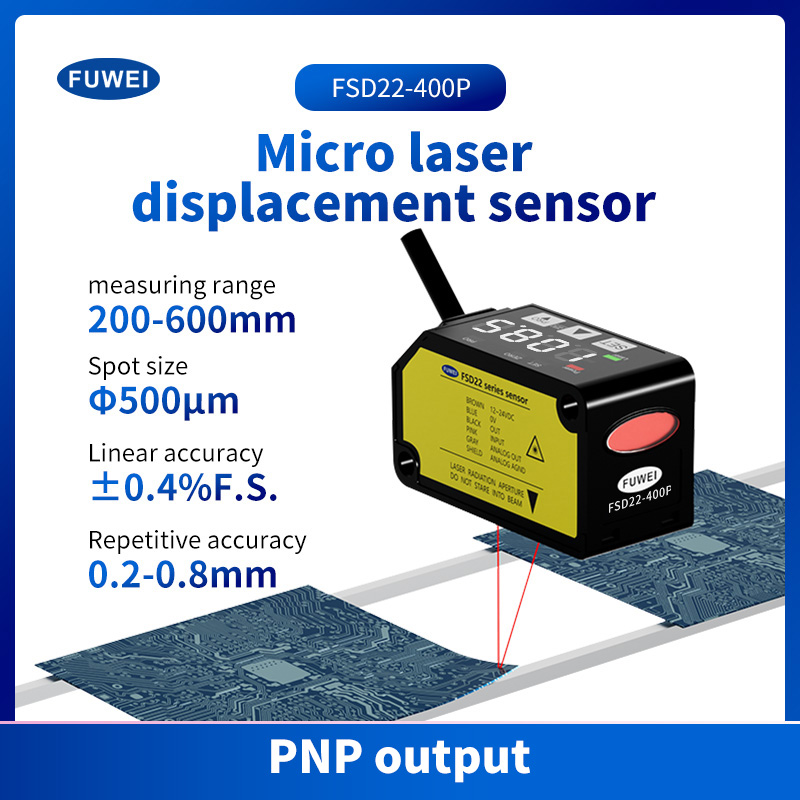

Phần số FSD22-400P-UI
Khoảng cách trung tâm đo lường 400mm
Phạm vi đo ： ± 200mm
Độ lặp lại 300 μm (khoảng cách đo 200 đến 400mm)
800μm (khoảng cách đo 400 đến 600mm)
Độ tuyến tính ： ± 0,3%F.S. (Khoảng cách đo 200 đến 400mm)
± 0,4%F.S. (Khoảng cách đo 400 đến 600mm)
Đường kính chùm tia khoảng. Ø500μm
Điều khiển đầu ra PNP
Điện áp cung cấp từ 12 đến 24V dc ± 10%, gợn p-p 10% hoặc ít hơn
Đầu ra điện áp tương tự Phạm vi đầu ra: 0 đến +5V (tại báo động: +5.2V)
Đầu ra hiện tại tương tự Phạm vi đầu ra: 4 đến 20mA (tại báo động: 0MA)
Thời gian phản hồi có thể chuyển đổi trong khoảng từ 1,5ms / 5ms / 10ms
Bảo vệ ： IP67
Nhiệt độ môi trường xung quanh -10 đến +45 ° C (không được phép ngưng tụ hoặc đóng băng), lưu trữ: -20 đến +60 ° C
Cáp: Cáp tổng hợp 5MMM2 5 core, dài 2m
Thông số kỹ thuật tham số ：
| Kiểu |
Đo lường Trung tâm loại 30 mm |
Đo lường trung tâm loại 50mm |
Đo lường Trung tâm loại 100mm |
Đo lường Trung tâm loại 200mm |
Đo lường Loại trung tâm 400mm |
|
| Đầu ra tương tự+NPN |
FSD22-30N-UI |
FSD22-50N-UI |
FSD22-100N-UI | FSD22-200N-UI |
FSD22-400N-UI |
|
| Đầu ra tương tự+PNP |
FSD22-30P-UI | FSD22-50P-UI |
FSD22-100P-UI |
FSD22-200P-UI |
FSD22-400P-UI |
|
| Khoảng cách trung tâm đo lường |
30 mm |
50mm |
100mm |
200mm |
400mm |
|
| Phạm vi đo lường |
± 5 mm |
± 15mm |
± 35mm |
± 80mm |
± 200mm |
|
| Đường kính chùm (chú thích 3) |
Khoảng. Ø50μm |
Khoảng. Ø70μm |
Khoảng. Ø120μm |
Khoảng. Ø300μm |
Khoảng. Ø500μm |
|
| Độ lặp lại |
10 mm |
30 mm |
100mm |
200mm |
300μm (khoảng cách đo 200 đến 400mm) 800μm (khoảng cách đo 400 đến 600mm) |
|
| Tuyến tính |
± 0,3%F.S. |
± 0,3%F.S. |
± 0,3%F.S. (Khoảng cách đo 200 đến 400mm) ± 0,4%F.S. (Khoảng cách đo 400 đến 600mm) |
|||
| Đặc tính nhiệt độ |
0,03%F.S./° C. |
|||||
| Nguồn sáng |
Lớp 2 laser bán dẫn màu đỏ [JIS / IEC / GB / FDA (Lưu ý 2)] Tối đa. Đầu ra: 1MW, bước sóng cực đại phát xạ: 655nm |
|||||
| Cung cấp điện áp |
12 đến 24V dc ± 10%, gợn p-p 10% hoặc ít hơn |
|||||
| Tiêu thụ năng lượng |
40mA hoặc ít hơn (ở điện áp cung cấp 24V DC), 65mA trở xuống (ở điện áp cung cấp 12V DC) |
|||||
| Điều khiển đầu ra |
NPN bóng bán dẫn thu gom tắc nghẽn NPN • Dòng chìm tối đa: 50mA • Điện áp ứng dụng: 30V DC hoặc ít hơn (Giữa đầu ra điều khiển đến 0V) • Điện áp dư: 1,5V hoặc ít hơn (Ở mức 50mA hiện tại bồn rửa) • Rò rỉ dòng điện: 0,1 Ma hoặc ít hơn |
Transitor PNP MỞ MỞ MỞ • dòng điện tối đa: 50mA • Điện áp ứng dụng: 30V DC hoặc ít hơn (Giữa đầu ra điều khiển đến +V) • Điện áp dư: 1,5V hoặc ít hơn (Ở mức nguồn gốc 50mA) • Rò rỉ dòng điện: 0,1 Ma hoặc ít hơn |
||||
| Có thể chuyển đổi hoặc sáng hoặc tối |
||||||
| Incorporated (loại đặt lại tự động) |
||||||

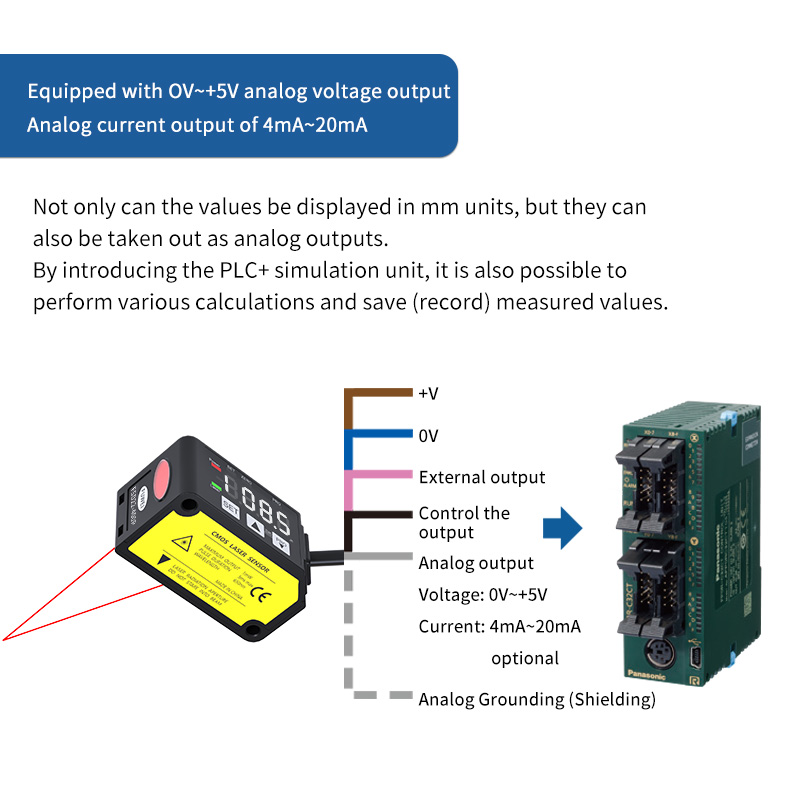

| Đầu ra tương tự |
Đầu ra điện áp tương tự |
• Phạm vi đầu ra: 0 đến +5V (tại báo động: +5.2V) • Trở kháng đầu ra: 100Ω |
||||
| Đầu ra hiện tại tương tự |
• Phạm vi đầu ra: 4 đến 20MA (tại báo động: 0MA) • Trở kháng tải: 300Ω hoặc ít hơn |
|||||
| Thời gian phản hồi |
Có thể chuyển đổi giữa 1,5ms / 5ms / 10ms |
|||||
| Đầu vào bên ngoài |
NPN đầu vào không tiếp xúc • Điều kiện đầu vào Không hợp lệ: +8 đến +v dc hoặc mở Hợp lệ: 0 đến +1.2V DC • Trở kháng đầu vào: Khoảng. 10kΩ |
PNP đầu vào không tiếp xúc • Điều kiện đầu vào Không hợp lệ: 0 đến +0.6V DC hoặc mở Hợp lệ: +4 đến +v dc • Trở kháng đầu vào: Khoảng. 10kΩ |
||||
| Sự bảo vệ |
IP67 (IEC) |
|||||
| Mức độ ô nhiễm |
2 |
|||||
| Nhiệt độ môi trường |
-10 đến +45 ° C (không được phép ngưng tụ hoặc đóng băng), lưu trữ: -20 đến +60 ° C |
|||||
| Độ ẩm xung quanh |
35 đến 85% rh, lưu trữ: 35 đến 85% rh |
|||||
| Ánh sáng xung quanh |
Đèn sợi đốt: Ánh sáng bề mặt chấp nhận 3.000ℓx trở xuống |
|||||
| Vận hành độ cao |
2.000m trở xuống |
|||||
| Cáp |
Cáp tổng hợp 0,2mm2 5 lõi, dài 2m |
|||||
| Vật liệu |
Bao vây: nhôm chết, nắp trước: acrylic |
|||||
| Cân nặng |
khoảng. 85g (bao gồm cáp) |
|||||
| Tiêu chuẩn áp dụng |
Tuân thủ Chỉ thị EMC, Tiêu chuẩn FDA, nhận dạng UL |
|||||
| Ghi chú: |
|
|
|
|
|
|
| 1) Điện áp cung cấp: 24V DC, Nhiệt độ môi trường: +20 ° C, Thời gian đáp ứng: 10ms và giá trị đầu ra tương tự của khoảng cách trung tâm đo được sử dụng cho các điều kiện đo không xác định. Đối tượng là gốm trắng. |
||||||
| 2) Điều này dựa trên tiêu chuẩn FDA, theo thông báo Laser số 50 của tiêu chuẩn FDA. |
||||||
| 3) Đây là kích thước trong khoảng cách trung tâm đo lường. Các giá trị này được xác định bằng cách sử dụng 1/E2 (khoảng 13,5%) cường độ ánh sáng trung tâm. Do ánh sáng rò rỉ bên ngoài khu vực được chỉ định, độ phản xạ xung quanh điểm phát hiện có thể cao hơn tại điểm và điều này có thể ảnh hưởng đến giá trị đo. |
||||||
