Lõi kỹ thuật và phân tích thiết kế chống can thiệp của các cảm biến quang điện nền FGYD18

Tóm tắt: Bài viết này đi sâu vào các nguyên tắc làm việc của các cảm biến quang điện của FGENECTRYICS của FGENIANS. Nó tập trung vào cách ống kính bộ lọc phủ, mạch bảo vệ nhiều lớp và thuật toán triệt tiêu nền hoạt động trong buổi hòa nhạc để đạt được phát hiện ổn định, đáng tin cậy và có độ chính xác cao, cung cấp đảm bảo cảm biến cốt lõi cho các hệ thống tự động hóa công nghiệp.

Trong tự động hóa công nghiệp, độ ổn định và độ chính xác của cảm biến quyết định trực tiếp đến hiệu suất của hệ thống. Với thiết kế đặc biệt, cảm biến quang điện triệt tiêu nền dòng FGYD18 của Fuwei Electronics đã trở thành lựa chọn ưu tiên cho nhiều ứng dụng cao cấp. Bài viết này cung cấp một phân tích chuyên sâu về cốt lõi kỹ thuật cơ bản của nó.

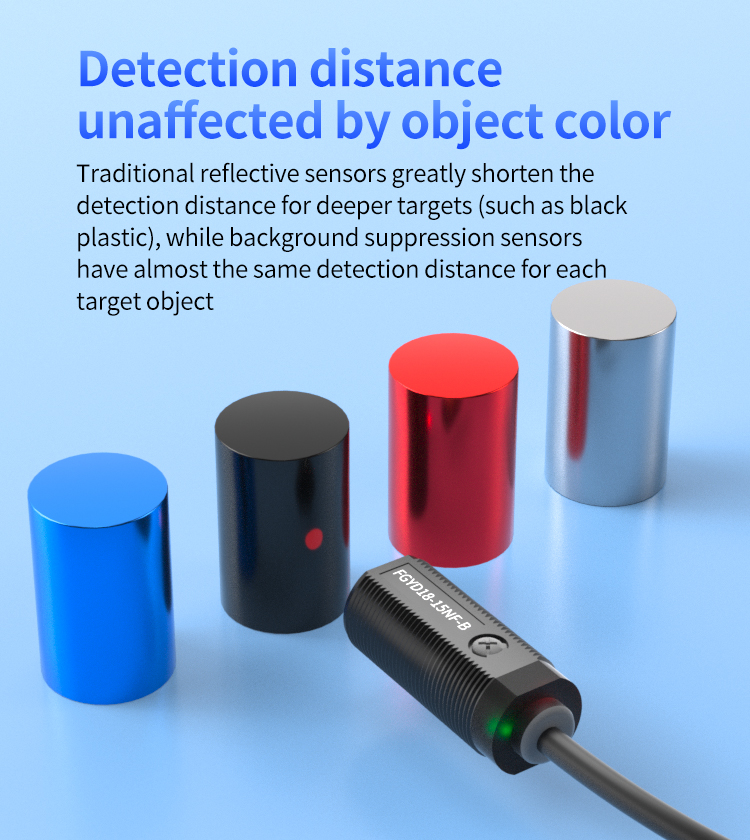

I. Nguyên tắc đàn áp nền và phát hiện độc lập màu sắc

Các cảm biến phản xạ thông thường rất nhạy cảm với các biến thể khoảng cách phát hiện bị ảnh hưởng bởi màu sắc và vật liệu mục tiêu, đặc biệt là trải qua sự phân rã khoảng cách dốc khi phát hiện các vật thể tối. Sê -ri FGYD18 sử dụng công nghệ triệt tiêu nền. Sử dụng các thành phần quang học nội bộ chuyên dụng và các nguyên tắc tam giác, nó không chỉ đơn thuần nhận được cường độ ánh sáng phản ánh. Thay vào đó, nó tính toán vị trí của điểm ánh sáng để xác định sự hiện diện của một vật thể. Điều này cho phép nó bỏ qua một cách hiệu quả nhiễu nền và khóa chính xác tiêu điểm phát hiện ở khoảng cách đặt trước. Do đó, nó đạt được khoảng cách phát hiện gần như nhất quán đối với các vật thể màu đen, trắng hoặc khác, tăng cường đáng kể độ tin cậy và tính nhất quán phát hiện.

Ii. Ống kính bộ lọc được phủ và thiết kế chống giao thoa nâng cao

Môi trường công nghiệp đầy rẫy các nguồn nhiễu như ánh sáng đi lạc xung quanh và tiếng ồn điện từ. Sê -ri FGYD18 kết hợp một ống kính bộ lọc được phủ ở mặt trước quang học của nó. Được chế tạo từ vật liệu thạch anh với độ ổn định nhiệt tuyệt vời, ống kính này đã lọc ra một cách hiệu quả ánh sáng vượt ra ngoài phổ có thể nhìn thấy như ánh sáng hồng ngoại trong khi chỉ cho phép các bước sóng cụ thể của nguồn sáng của cảm biến đi qua. Điều này làm giảm đáng kể nhiễu ánh sáng môi trường, đảm bảo độ tinh khiết và độ chính xác của tín hiệu. Kết hợp với thiết kế mạch nội bộ được tối ưu hóa, nó cung cấp điện trở nhiễu điện từ (EMI) nổi bật, duy trì hoạt động ổn định ngay cả gần thiết bị giao tiếp cao như bộ chuyển đổi tần số và động cơS.

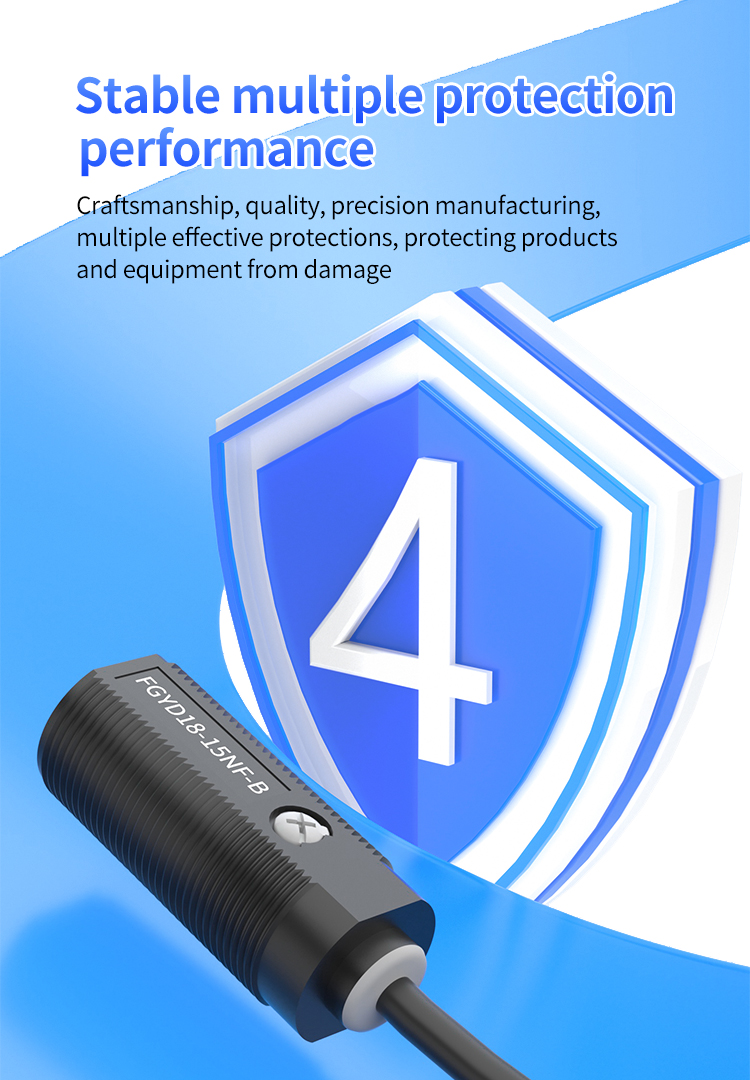

Iii. Bảo vệ điện toàn diện và thiết kế ổn định

Để đảm bảo khả năng sống sót trong các lưới điện công nghiệp phức tạp, loạt các cảm biến quang điện có độ chính xác cao này kết hợp nhiều cơ chế bảo vệ tích hợp:

Bảo vệ ngắn mạch và quá tải: Khi phát hiện các mạch ngắn bất ngờ hoặc tải quá mức tại các đầu ra đầu ra, mạch bảo vệ sẽ kích hoạt ngay lập tức để cắt đầu ra, ngăn chặn thiệt hại cho chính cảm biến và các thiết bị được kết nối ở hạ lưu (ví dụ: điểm đầu vào PLC).

Bảo vệ phân cực ngược: Chịu được kết nối phân cực cung cấp điện không chính xác mà không bị hư hại, ngăn ngừa lỗi và tổn thất do lỗi nối dây.

12-24V Phạm vi điện áp đầu vào rộng 12-24V: Tương thích với điện áp cung cấp năng lượng DC công nghiệp tiêu chuẩn, đảm bảo khả năng thích ứng mạnh mẽ mà không lo ngại về biến động điện áp.

Sê -ri FGYD18 không chỉ là một công tắc đơn giản, đây là một giải pháp đáng tin cậy tích hợp thiết kế quang học tiên tiến, thiết bị điện tử chính xác và bảo vệ chắc chắn. Khả năng cảm biến quang điện cao của nó bắt nguồn từ sự chú ý tỉ mỉ đến mọi chi tiết kỹ thuật. Đối với các kỹ sư theo đuổi sản xuất không lỗi và độ tin cậy thiết bị cao, việc chọn FGYD18 có nghĩa là chọn một nền tảng nhận thức vững chắc và đáng tin cậy cho hệ thống tự động hóa của bạn.
