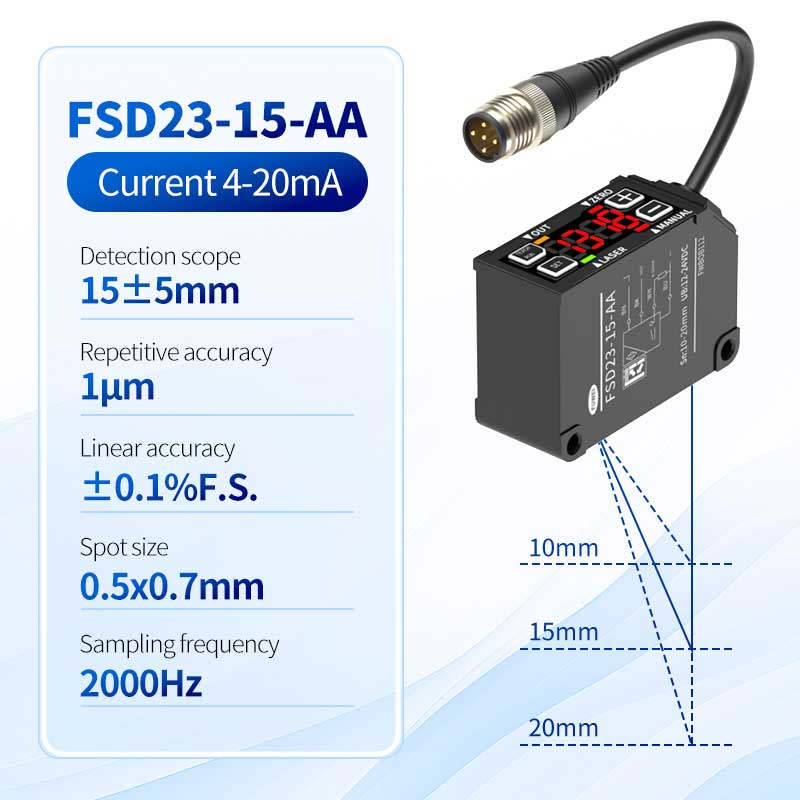

FSD23-15-AA Tính năng hiệu suất cảm biến chuyển vị laser:
Cảm biến dịch chuyển laser FSD23-15-AA có kích thước cực nhỏ mang tính cách mạng, đứng như nhỏ nhất và nhẹ nhất của ngành, khiến nó có khả năng thích ứng cao với môi trường cài đặt đa dạng. Nằm trong một vỏ nhôm đúc nhẹ, nó cung cấp việc lắp và tháo dỡ thiết bị dễ nhất, hợp lý hóa các quy trình thiết lập. Được trang bị bộ điều khiển tích hợp và màn hình kỹ thuật số 4 chữ số, nó cung cấp hiệu suất cao có thể so sánh với các mô hình cao cấp, với độ lặp lại ấn tượng là 1μM. Ngoài ra, nó có hiệu quả ngăn chặn các lỗi đo lường gây ra bởi việc lắp đặt và dao động nhiệt độ, đảm bảo độ chính xác nhất quán trong các điều kiện hoạt động khác nhau.
Thông số kỹ thuật
| Người mẫu |
Cáp dựa trên |
RS-485CorSpo-Ndence |
|
|
|
FSD23-150-RS485 |
|
M12 Phích cắm- BLE |
Tương tự hiện tại |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
|
Điện áp tương tự đầu ra |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| R5-485CorSpo-Ndence |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| Khoảng cách phát hiện (vị trí trung tâm) |
15mm |
35mm |
100mm |
150mm |
||
| Phạm vi phát hiện |
± 5 mm |
± 15mm |
50mm |
100mm |
||
| Quy mô đầy đủ (F.S.) |
10 mm |
30 mm |
100mm |
200mm |
||
| Nguồn sáng |
Bước sóng trung bình* |
Laser diode màu đỏ |
|
Bước sóng: 655mm |
|
|
| Công suất đầu ra tối đa |
390μW |
|
1WW |
|
||
| Lớp laser |
Băng/jis |
Lớp 1 |
|
Lớp 2 |
|
|
| FDA |
Lớp l |
|
LỚP LL |
|
||
| Kích thước điểm ※ 2 |
0,45*0,8mm |
0,6*0,7mm |
0,50*0,55mm |
|||
| Độ chính xác tuyến tính |
0,1% F.S. |
|
|
0,5% F.S. |
||
| Độ lặp lại ※ 3 |
1um |
6μm |
20um |
60mm |
||
| Chu kỳ nhận con nuôi |
500μs/1000μs/4000μs/tự động |
|
|
|
|
|
|
Nhiệt độ trôi Đặc điểm (giá trị tham chiếu) |
0,02%F.S./° C. |
0,05%F.S./° C. |
|
0,08%F.S./° C. |
||
| Ánh sáng |
Chỉ báo làm việc bằng laser (màu xanh lá cây) /chỉ báo cài đặt không (màu đỏ) /chỉ báo đầu ra chuyển đổi (màu cam) /chỉ báo chế độ (màu đỏ) |
|||||
| Hàm đầu vào bên ngoài |
Các mô hình rs485 như tắt laser, giảng dạy từ xa, giữ mẫu, kích hoạt xung đơn và không đặt lại không có chức năng bên ngoài |
|||||
| Đầu ra tương tự |
Loại hiện tại tương tự |
Đầu ra là 4 ~ 20mA và điện trở tải cho phép là 300Ω hoặc ít hơn |
||||
| Loại điện áp tương tự |
Đầu ra là 0 ~ 10V và trở kháng đầu ra là 100Ω |
|||||
| Chuyển đổi đầu ra ※ 5 |
Đầu ra bộ sưu tập mở (NPN/PNP có thể chuyển đổi) Max 100MA/DC30Vresidual Voltage1.8V |
|||||
| Cung cấp điện áp |
Dòng điện tương tự/-485 Loại giao tiếp: DC12-24V+10%; Loại điện áp tương tự: DC18-24V ± 10% |
|||||
| Tiêu thụ hiện tại ※ 4 |
700mA trở xuống |
|||||
| Đầu nối có thể cắm |
Đầu nối M12 5 chân (có cáp 300mm) |
|||||
| Mạch bảo vệ |
Bảo vệ kết nối ngược, bảo vệ quá dòng |
|||||
| Thông số môi trường |
Mức độ bảo vệ |
IP67 (bao gồm cả đầu nối cáp) |
||||
| Sử dụng tính khí/độ ẩm |
-10 ~ 50/35-85%rh (không ngưng tụ/đóng băng) |
|||||
| Chiếu sáng xung quanh |
Ánh sáng mặt trời: 20.000lxorless/sợi đốt: 3.000 lx trở xuống |
|||||
| Khả năng chống rung |
10 ~ 55Hz biên độ kép 1,5mm x, y, z hướng trong 2 giờ mỗi |
|||||
| Kháng lực tác động |
500 m/s² (khoảng.50 g) 3 lần trong mỗi hướng x, y và z |
|||||
| Vật liệu |
|
|
Nhà ở: Bảng ống kính nhôm đúc: Bảng hiển thị PPSU: Cáp thú cưng: PVC chống dầu |
|||
| cân nặng |
|
|
Khoảng.60 g (bao gồm cả cáp) |
|||
