Tính năng hiệu suất:
Kích thước siêu nhỏ cách mạng thích nghi với nhiều môi trường cài đặt;
Bộ điều khiển tích hợp với màn hình 4 chữ số ；
Hiệu suất cao tương đương với cao cấp ；
Độ lặp lại: 1μm ；
Trọng lượng nhỏ nhất và nhẹ nhất của ngành; Và
Khai thác/tháo dỡ dễ nhất trên thiết bị; Và
Vỏ nhôm đúc nhẹ.
Ngăn chặn hiệu quả các lỗi đo do bù và nhiệt độ.
Thông số kỹ thuật
| Người mẫu |
Cáp -dựa trên |
RS-485Correspesence |
|
|
|

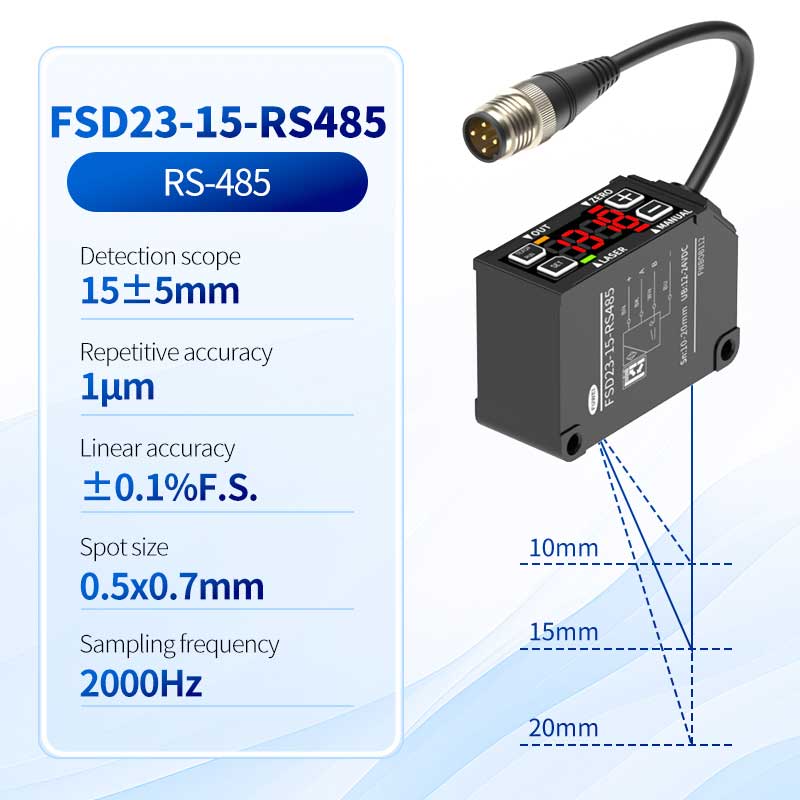

FSD23-150-RS485 |
|
M12 Phích cắm- BLE |
Tương tự hiện tại |
FSD23-15-AA |
FSD23-35-AA |
FSD23-100-AA |
FSD23-150-AA |
|
| Đầu ra điện áp tương tự |
FSD23-15-AV |
FSD23-35-AV |
FSD23-100-AV |
FSD23-150-AV |
||
| Tương ứng RS-485 |
FSD23-15-RS485 |
FSD23-35-RS485 |
FSD23-100-RS485 |
- | ||
| Khoảng cách phát hiện (vị trí trung tâm) |
15mm | 35mm | 100mm | 150mm | ||
| Phạm vi phát hiện |
± 5 mm |
± 15mm |
± 50mm |
± 100mm |
||
| Quy mô đầy đủ (F.S.) |
10 mm |
30 mm |
100mm |
200mm |
||
| Nguồn sáng |
Bước sóng trung bình* |
Laser diode màu đỏ |
Bước sóng: 655mm |
|||
| Công suất đầu ra tối đa |
390μW |
LMW |
||||
| Lớp laser | Băng/jis |
Lớp 1 |
Lớp 2 |
|||
| FDA |
Lớp l |
LỚP LL |
||||
| Kích thước điểm ※ 2 |
0,5*0,7mm |
0,45*0,8mm |
0,6*0,7mm |
0,50*0,55mm |
||
| Độ chính xác tuyến tính |
0,1% F.S. |
|||||
| Độ lặp lại ※ 3 |
1mm |
6μm |
20 mm |
60mm |
||
| Chu kỳ nhận con nuôi |
500μs/1000μs/4000μs/tự động |
|||||
| Nhiệt độ trôi dạt (giá trị tham chiếu) |
± 0,02%F.S./° C. |
0,05%F.S./C. |
0,08%F.S./° C. |
|||
| ánh sáng |
Chỉ báo LaserWorking (màu xanh lá cây)/Chỉ báo cài đặt bằng không (màu đỏ)/Chỉ báo đầu ra chuyển đổi (màu cam)/Chế độ (màu đỏ) |
|||||
| Hàm đầu vào bên ngoài |
Các mô hình rs485 như tắt laser, giảng dạy từ xa, giữ mẫu, kích hoạt xung đơn và không đặt lại không có chức năng đầu vào bên ngoài |
|||||
| Đầu ra tương tự |
Loại hiện tại tương tự |
Đầu ra là 4 ~ 20mA và điện trở tải cho phép là 3000 hoặc ít hơn |
||||
| Loại điện áp tương tự |
Đầu ra là 0 ~ 10V và trở kháng đầu ra là 100Ω |
|||||
| Chuyển đổi đầu ra ※ 5 |
Đầu ra bộ sưu tập mở (NPN/PNP có thể chuyển đổi) Max 100mA/DC30Vresidual Voltagel.8v |
|||||
| Cung cấp điện áp |
Dòng điện tương tự/-485 Loại giao tiếp: DC12-24V+10%; Loại phân tích tương tự: DC18-24V ± 10% |
|||||
| Tiêu thụ hiện tại ※ 4 |
700mA trở xuống |
|||||
| Đầu nối có thể cắm |
Đầu nối M12 5 chân (có cáp 300mm) |
|||||
