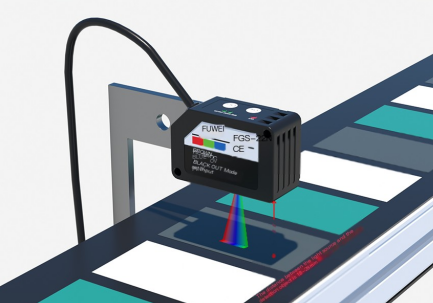

Cảm biến màu FUWEI FGS-22 Series

Một cảm biến màu, còn được gọi là cảm biến màu hoặc cảm biến nhận dạng màu, là một thiết bị có thể so sánh màu của một đối tượng với màu tham chiếu được dạy để phát hiện màu sắc.  Nguyên tắc làm việc của nó chủ yếu là sử dụng photodiodes để nhận ánh sáng xung quanh và xác định màu sắc bằng cách tính tỷ lệ của các màu chính R (màu đỏ), G (màu xanh lá cây) và B (màu xanh).  Khi màu được phát hiện phù hợp với màu tham chiếu trong một phạm vi lỗi nhất định, cảm biến màu sẽ tạo ra kết quả phát hiện.  Cảm biến tiêu chuẩn FUWEI FGS-22 Series có chức năng chọn tự động LED tốt nhất, cài đặt đơn giản và có thể đáp ứng các nhu cầu phát hiện tiêu chuẩn khác nhau.

Cảm biến màu chủ yếu được sử dụng trong các ngành công nghiệp khác nhau như bao bì, mỹ phẩm, gốm sứ và thực phẩm.

Tính năng sản phẩm:

Khoảng cách phát hiện là gấp ba lần các cảm biến mã màu tương tự

Sự khác biệt về trả về phát hiện có thể điều chỉnh.  Có thể loại bỏ ảnh hưởng của việc lắc đối tượng được thử nghiệm

Chế độ chế độ kép duy nhất có cả chức năng phát hiện cường độ màu và cường độ ánh sáng, làm cho phát hiện an toàn hơn và đáng tin cậy hơn;

Khối lượng nhỏ

Phương thức cài đặt hai điểm

Hướng dẫn cài đặt

Vui lòng chú ý đến hướng cài đặt của cảm biến khi phát hiện hướng chuyển động của đối tượng.  Mô -men xoắn thắt chặt phải dưới 0,8n · m.

hướng dẫn

Trước khi thiết lập giảng dạy, cần phải xác nhận cài đặt của chế độ logo hoặc chế độ màu.

Đèn báo màu xanh lá cây 'màu' luôn ở chế độ màu và tắt cho chế độ màu.

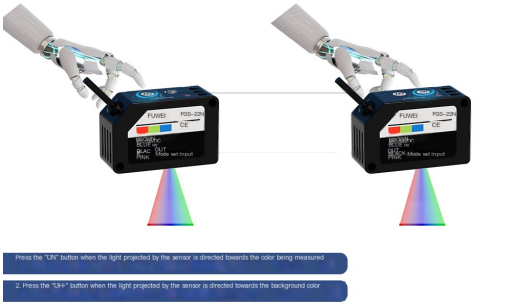

1. Ánh sáng được chiếu bởi cảm biến được hướng tới đối tượng được thử nghiệm. Nhấn nút "BẬT" và đèn báo màu xanh lá cây "tốt" nhấp nháy;

2. Nhấn nút "TẮT" khi ánh sáng chiếu bởi cảm biến được hướng về phía nền;

3. Đặt thành công ": Ánh sáng chỉ báo màu xanh lá cây tốt luôn bật, chỉ ra rằng đồng hồ có thể bắt đầu phát hiện bình thường;

Cài đặt không thành công ": err" Đèn báo màu đỏ nhấp nháy 3 lần và trở về trạng thái cài đặt trước đó. Tại thời điểm này, hãy làm theo các bước 1 và 2 để đặt lại;

4. Để chuyển từ không (thông thường mở) sang chế độ đầu ra NC (thường được đóng), thứ tự cài đặt các bước 1 và 2 cần phải được thay đổi.
