Đặc điểm sản phẩm:

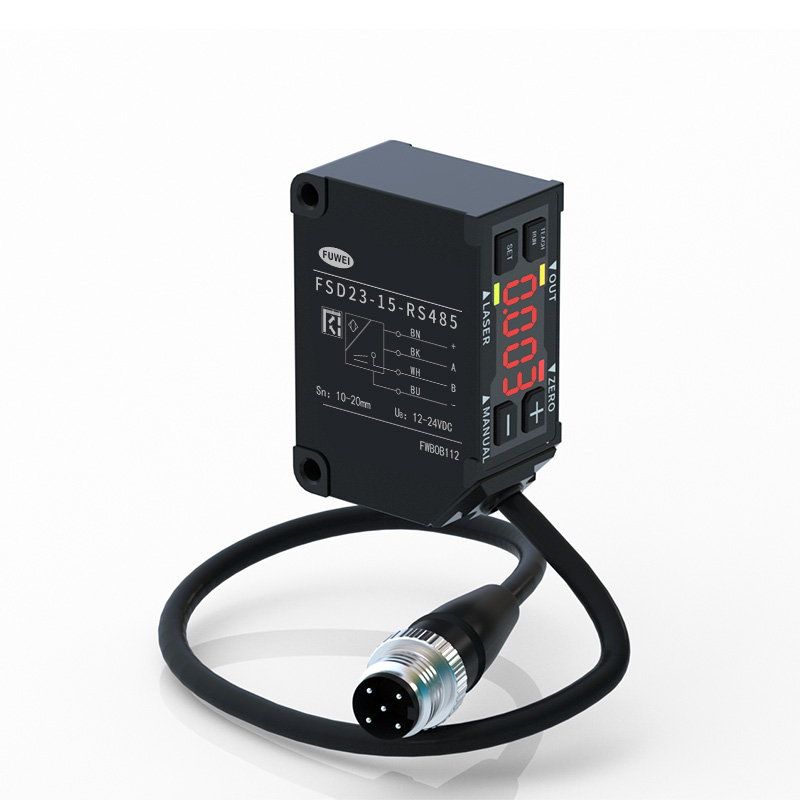

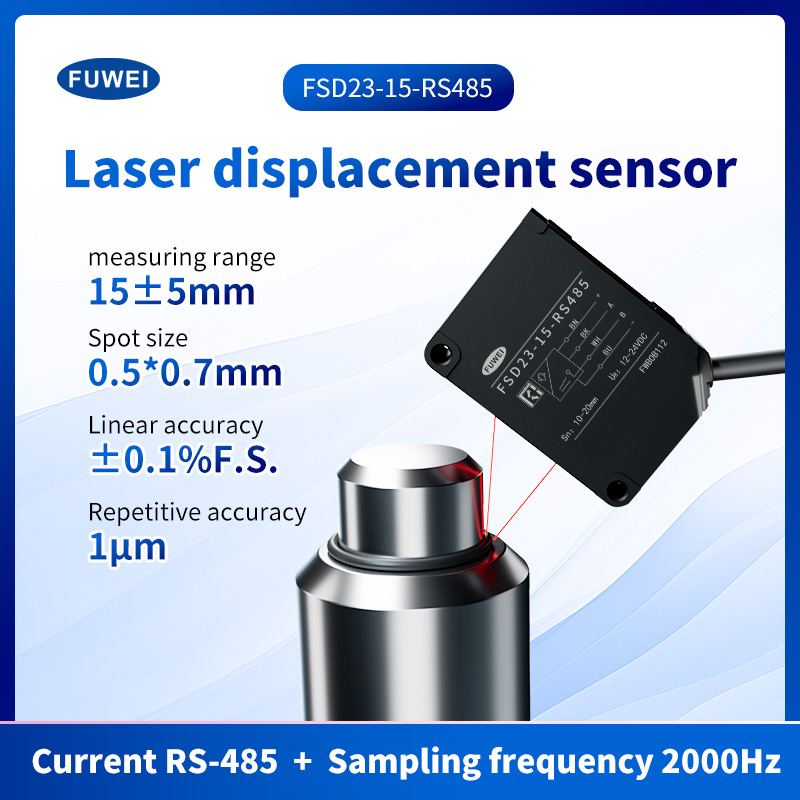

Phần số FSD23-15-RS485
Khoảng cách trung tâm đo lường 15mm
Phạm vi đo lường ： ± 5 mm
Độ tuyến tính: ± 0,1%F.S.
Độ lặp lại 1 1μm
Điều khiển đầu ra ： NPN/PNP Max.100MA/DC30V ((điện áp còn lại 1.8 V Max.)
Cung cấp điện áp
Điện áp tương tự đầu ra ： Đầu ra 0-10V, trở kháng đầu ra 100 auta hiện tại đầu ra ： Đầu ra 4-20ma, điện trở tải cho phép dưới 300Ω
Bảo vệ ： IP67
Hoạt động nhiệt độ / hahumid.-10~50⁰c / 35 ~ 85% rh mà không bị tự do hoặc ngưng tụ
Thông số kỹ thuật:
Dòng tương tự 4-20ma Điện áp tương tự 0-10V Chỉ báo laser: Chỉ báo đặt lại màu xanh lá cây / không Chỉ báo đầu ra: Chỉ báo màu cam / chế độ: màu đỏ
Số phần
FSD23-15-AA
FSD23-35-AA
FSD23-100-AA
FSD23-150-AA
FSD23-15-AV
FSD23-35-AV
FSD23-100-AV
FSD23-150-AV

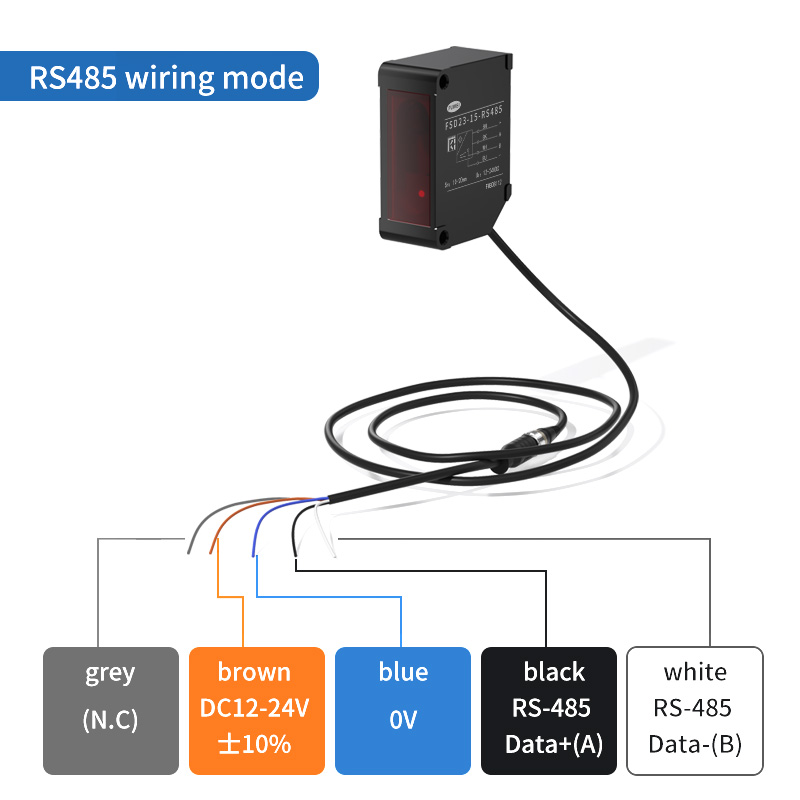

Truyền thông RS-485
FSD23-15-RS485
FSD23-35-RS485
FSD23-100-RS485
/
Cáp đánh máy-485 Truyền thông
/
/
/
FSD23-150-RS485

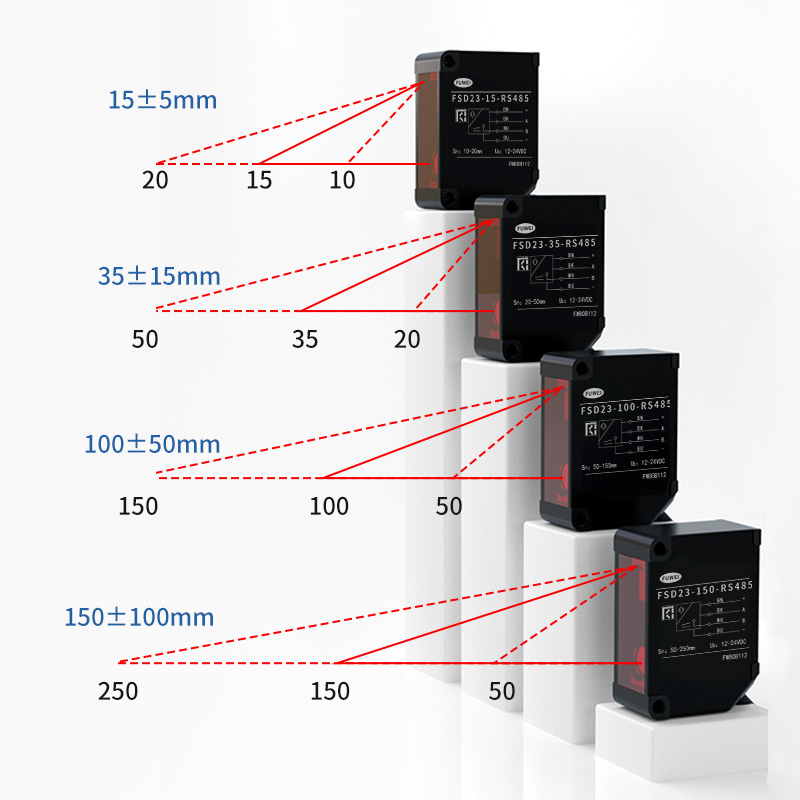

Trung tâm của phạm vi đo lường
15mm
35mm
100mm
150mm
Phạm vi đo lường
± 5 mm
± 15mm
± 50mm
± 100mm
Nguồn sáng
Trung bình. Bước sóng
Diode laser đỏ (chiều dài sóng 650nm)
Tối đa. Công suất đầu ra
390 μW
1WW
Lớp laser
Iem/của anh ấy
Lớp1
Lớp 2
FDA
Lớp i
Lớp II
Kích thước điểm*1
0,5*0,7mm
0,45*0,80mm
0,6*0,7mm
0,5*0,55mm
Tuyến tính
± 0,1% F.S.
± 0,1% F.S.
± 0,1% F.S.
± 0,5% F.S.
Độ lặp lại*2
1mm
6μm
20 mm
60mm
Thời gian lấy mẫu
500ms / 1000ms / 2000ms / 4000ms / Auto
Nhiệt độ trôi (giá trị điển hình)
± 0,02% F.S./C
± 0,02% F.S./C
± 0,05% F.S./C
± 0,08% F.S./C

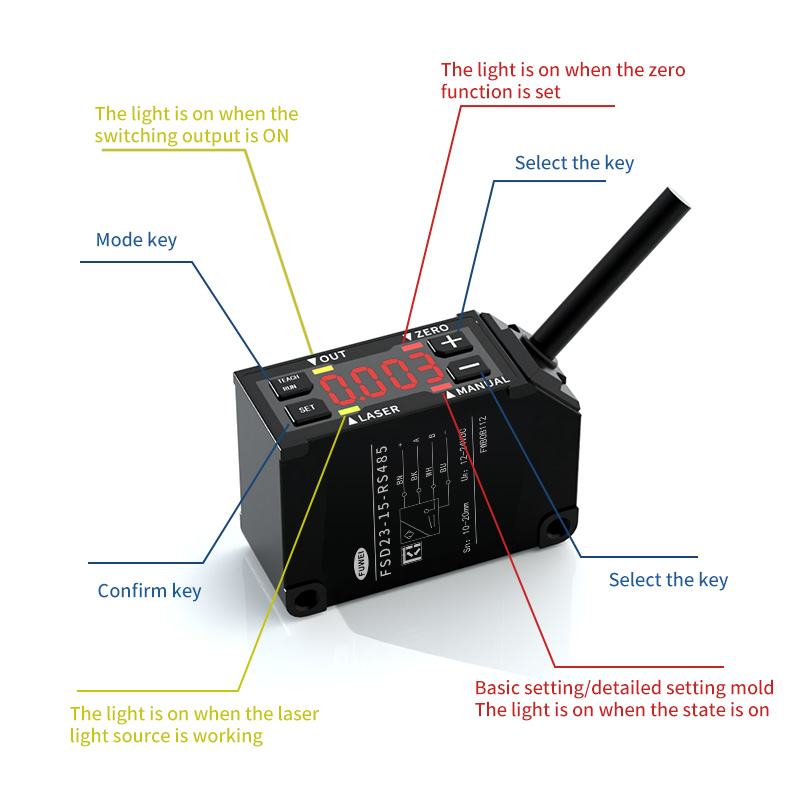

Chỉ báo
MF (nhiều hàm) đầu vào
Tắt laser, giảng dạy, mẫu & giữ, một lần bắn, không đặt lại
Điều khiển đầu ra
NPN/PNP tối đa.100MA/DC30V ((điện áp dư 1.8 V Max.)
Tiêu thụ hiện tại
Tối đa 70mA.
Dòng tương tự
Đầu ra 4-20ma, điện trở tải cho phép dưới 300Ω
Điện áp tương tự
Đầu ra 0-10V, trở kháng đầu ra 100Ω
Mạch bảo vệ
Bảo vệ kết nối ngược, bảo vệ hiện tại
Danh mục bảo vệ
IP67 bao gồm cả phần kết nối
Hoạt động Temp./Humid.
-10 ~ 50⁰c / 35 ~ 85% rh mà không bị làm cho tự do hoặc ngưng tụ
Temp./humid lưu trữ.
-20 ~ 60⁰c / 35 ~ 85% / rh
Ánh sáng xung quanh
Ánh sáng mặt trời: 20.000 lx tối đa. / Đèn sợi đốt: tối đa 3.000 lx.
Khả năng rung động
10 ~ 55Hz, biên độ kép 1,5mm, x, y, z trong 2 giờ
Sốc điện trở
500mm/s2 (khoảng 50g) x, y, z 3 lần mỗi
Vật liệu
Nhôm
Cân nặng
Khoảng. 60g
Các thông số kỹ thuật dựa trên điều kiện trừ khi có chỉ định khác: Nhiệt độ môi trường: 23⁰C,
Điện áp cung cấp: 24VDC, Thời gian lấy mẫu: 500 S, Trung bình: 64, Khoảng cách đo: Trung tâm của phạm vi, đối tượng thử nghiệm: gốm trắng
*1 được xác định với cường độ trung tâm 1/E2 (13,5%) tại trung tâm. Có thể có ánh sáng rò rỉ khác với kích thước điểm được chỉ định. Cảm biến có thể
bị ảnh hưởng khi có một đối tượng phản chiếu cao gần với khu vực phát hiện.
*2 512 Thời gian trung bình
Chức năng nhỏ và chức năng mạnh mẽ
Một loạt các lợi ích chức năng cốt lõi cho việc sử dụng của bạn
